Схема обвязки фанкойла с клапаном: как правильно подключить

Обвязка — это участок трубопровода с арматурой, который подключает фанкойл к системе водоснабжения. От того, как поставлен клапан, зависит вся регулировка: при правильной обвязке помещение выходит на заданную температуру и не перегревается, при неправильной — фанкойл либо не греет и не охлаждает, либо работает на полную мощность постоянно. Разбираем типовые схемы.

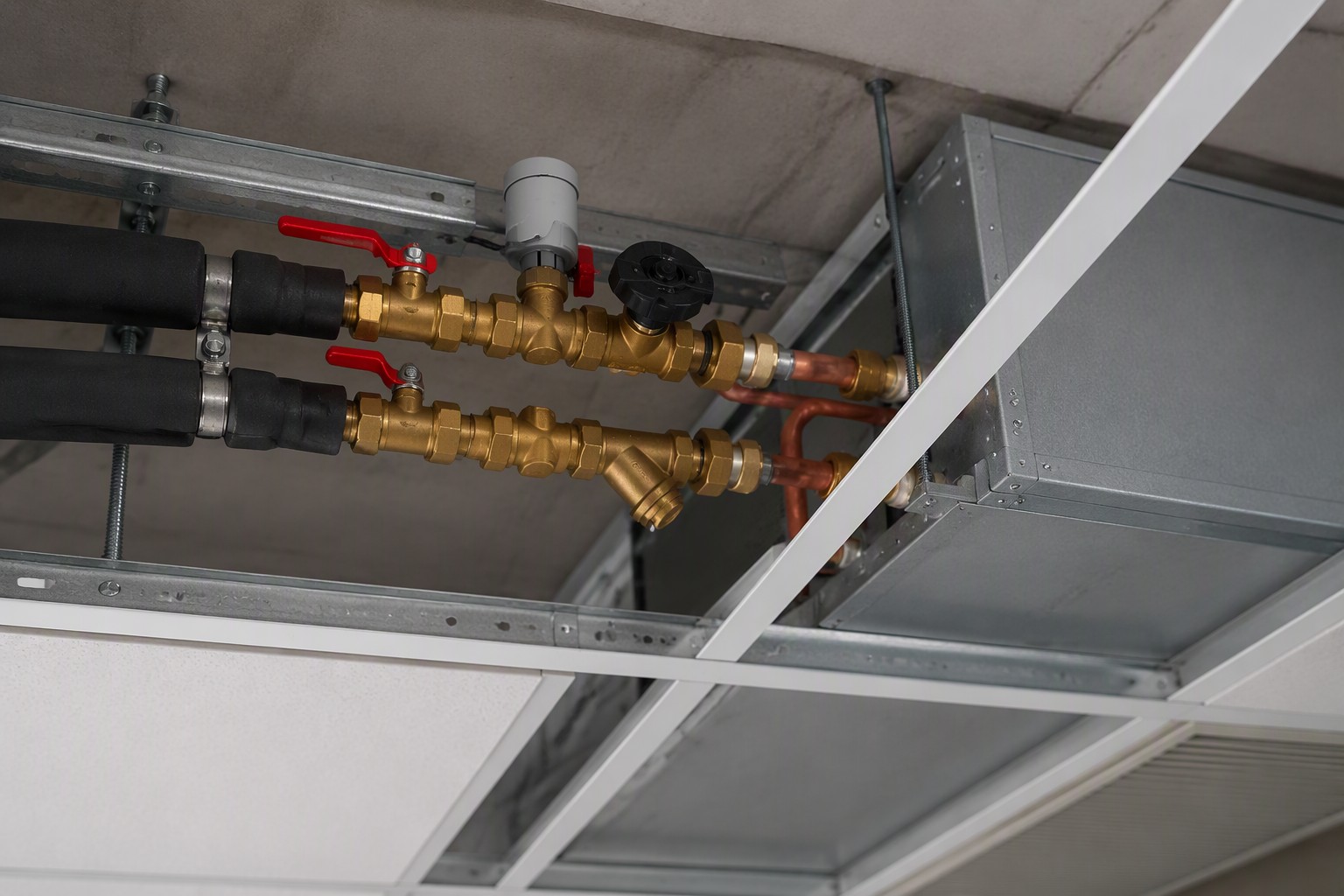

Что входит в обвязку

• Запорные шаровые краны до и после узла — чтобы отсечь фанкойл при обслуживании, не останавливая всю систему.
• Сетчатый фильтр-грязевик на подаче — защищает клапан и теплообменник от окалины и шлама.
• Регулирующий клапан с электротермическим приводом — главный элемент: открывает и перекрывает поток по команде пульта.
• Воздухоотводчик в верхней точке контура — выпускает воздух при заполнении системы.

Общие правила установки

• Клапан ставят в разрыв трубы перед фанкойлом; точное место — подача или обратка — задаёт проект, но стрелка на корпусе клапана всегда совпадает с направлением потока.
• Вокруг клапана оставляют место для снятия привода: минимум 10 см над гайкой привода.
• Привод устанавливают вертикально или горизонтально, но не вниз головой.
• Перед пуском систему промывают: приоткрывают запорные краны, пропускают воду, смотрят фильтр.

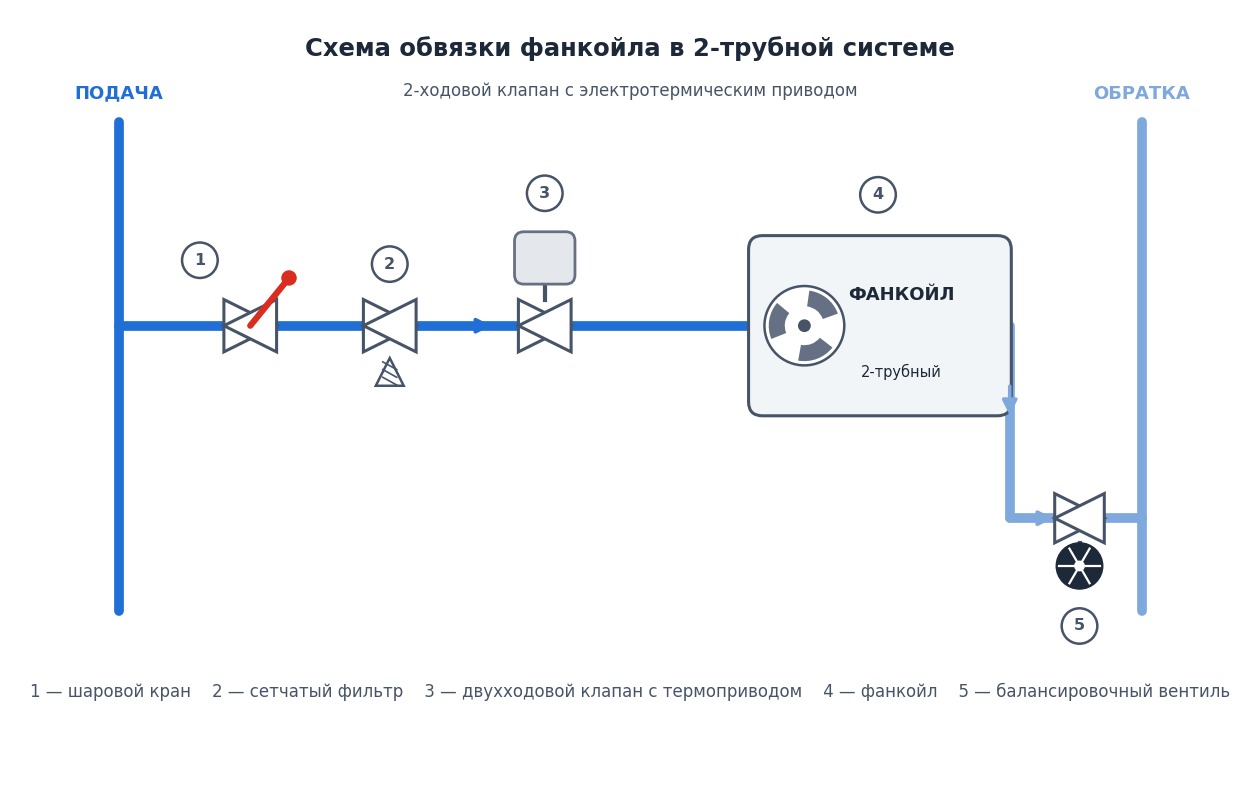

Схема 2-трубной системы

Самая распространённая схема для квартир и небольших офисов. Вода одна и та же — летом холодная, зимой тёплая. В разрыве подачи перед фанкойлом стоит 2-ходовой нормально закрытый клапан с приводом 230 В: пульт подал команду — привод открыл клапан, вода пошла через теплообменник; набрали заданную температуру — клапан закрылся, поток остановлен. Подбор клапана под эту схему — на странице «Клапан 2-х ходовой для фанкойла».

Схема с 3-ходовым клапаном

3-ходовый клапан ставят там, где нужно переключение лето/зима или смешение потоков. В 2-трубной системе здания 4-портовый клапан с приводом переключает подачу фанкойла между холодным и тёплым стояком: сезон сменился — переключили клапан, фанкойл заработал на другой режим без вмешательства в общую разводку. Такие клапаны — на странице «Клапан 3-х ходовой для фанкойла».

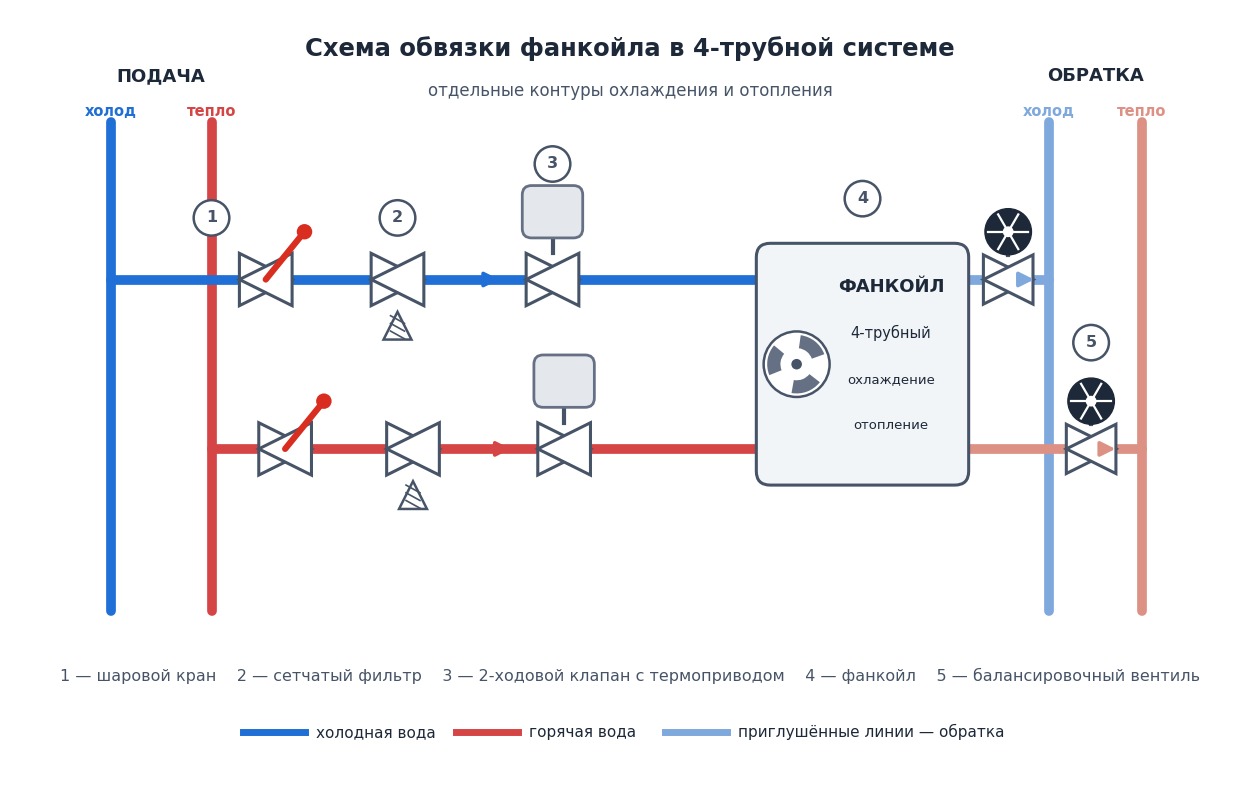

Схема 4-трубной системы

В отелях и бизнес-центрах холод и тепло идут по отдельным контурам круглый год. Здесь два независимых узла: на подаче холода и на подаче тепла стоят два 2-ходовых нормально закрытых клапана с отдельными приводами. Пульт управляет ими независимо: открыл один контур — пошло охлаждение, открыл второй — нагрев.

Сводка схем

Система	Клапан	Приводов	Как работает
2-трубная	2-ходовой НЗ	Один	Открывает-перекрывает единственный контур
2-трубная с переключением	4-портовый (3-ходовый)	Один	Переключает подачу между летним и зимним стояком
4-трубная	Два 2-ходовых НЗ	Два	Каждый контур — свой клапан, управление независимое

Типичные ошибки обвязки

• Клапан поставлен против стрелки направления потока — клапан шумит и не перекрывает воду до конца.
• Нет запорных кранов до и после узла — для замены привода приходится сливать контур всего этажа.
• Привод без зазора на снятие — чтобы добраться до гайки, приходится разбирать обвязку.
• Систему запустили без промывки — шлам заклинил клапан в первый же месяц.

Если сомневаетесь в схеме

Пришлите фото узла или проектную схему — инженер подскажет, какой клапан и куда. Позвоните: +7 (495) 240-84-86.
